Стационарный газоанализатор MRU OMS 420


Экономия топлива при постоянной оптимизации процессов горения.


Кислородомер OMS 420 Компактная модель

OMS 420
Компактная модель

OMS 420RT с Удаленным трансмиттером

OMS 420 RT
C удалённым
трансмитором

OMS 420 HT высокотемпературная модель

OMS 420 HT
Высокотемпературная
модель

PU 420 Система автоматической калибровки

Система автоматической
калибровки PU 420

Взрывозащищенный OMS 420 Ex

OMS 420 Ex
Взрывозащищенный


  • Комбинированный стационарный газоанализатор кислорода в дымовых газах OMS 420 позволяет экономить топливо за счет непрерывного контроля О2 и продуктов химического недожога СОе и регулирования процесса горения.
  • Прибор OMS420 производит постоянное «прямое» измерение, концентраций кислорода и компонентов химического недожога СОе (СОе = СО + СхНу + Н2). Это увеличивает быстродействие (t90 менее 10 сек.) и повышает надёжность (отсутствуют насосы, линии, и т. д.).
  • Опциональная автоматическая очистка сенсоров сжатым воздухом позволяет использовать систему в запыленных и сильно запыленных дымовых газах (угольные ТЭЦ, роторные силикатные печи, и т.д.).
  • Опциональная система автоматической калибровки позволяет обеспечивать высокую точность измерения. За счет этого, OMS 420 стабильно работает в полностью автоматическом режиме все время между сервисным обслуживанием, которое обычно совпадает с проведением ежегодной поверки. Автоматическая калибровка при помощи эталонного газа позволяет обеспечивать высокую точность измерения.
Особо рекомендуется на угольных электростанциях!


Сертификат о внесении OMS420 в госреестр средств измерения
Разрешение Ростехнадзора на применение OMS420

Файлы:

Тип
файла:

Размер
файла:

Скачать:

Проспект PDF файл 226 kB Скачать - Проспект(RU)
Инструкция по эксплуатации PDF файл 5,2 MB Скачать - Инструкция по эксплуатации(RU)
Таблица выбора OMS 420 PDF файл 54 kB Скачать - Таблица выбора OMS 420
Опросный лист OMS 420 WORD файл 436 kB Скачать - Опросный лист DOC
Опросный лист OMS 420 PDF файл 186 kB Скачать - Опросный лист PDF
Референц-лист OMS 420 PDF файл 515 kB
Скачать - Референц лист OMS 420



Комбинированный стационарный анализатор кислорода в дымовых газах OMS 420 выпускается в трёх версиях:

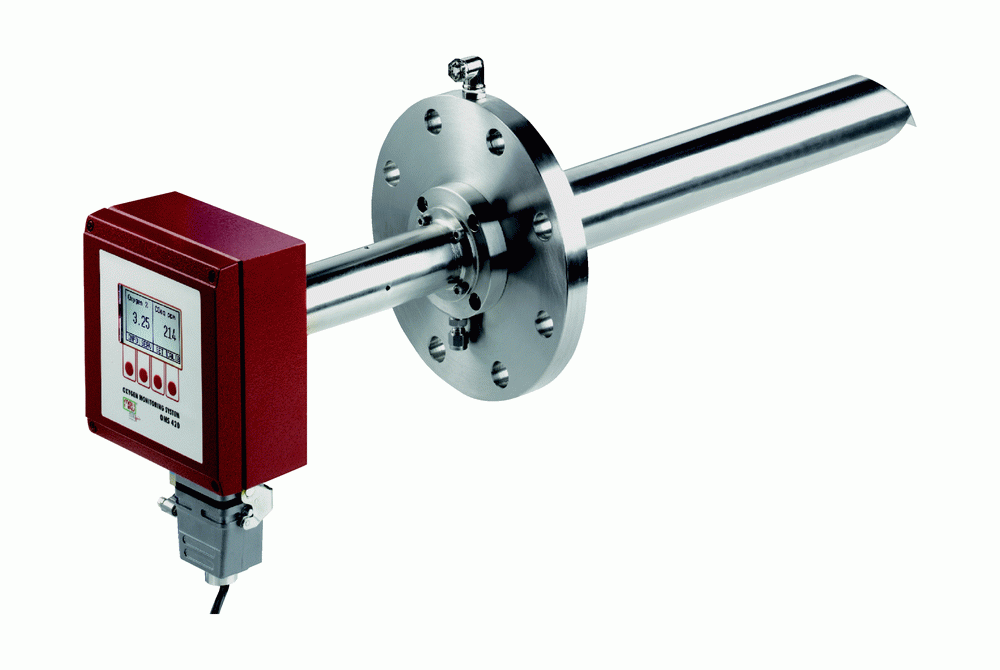

Компактная модель анализатора кислорода в дымовых газах OMS 420.

Комбинированный стационарный газоанализатор кислорода в дымовых газах OMS 420

Применяется для непрерывного контроля O2 в дымовых газах котлов, с применением метода прямого отбора пробы.

Конструктивно состоит из пробоотборной трубки – формирователя потока с фланцем и компактного трансмиттера.

Для корректной работы OMS420 необходимы:
1) скорость потока газа не менее 1,5 м/с
2) электропитание 24 вольта постоянного тока,диапазон температур окружающей среды -20 +45 oC.

Возможные дополнительные опции для OMS420:
- Обратная продувка сенсоров для работы в запылённых газах


Модель комбинированного анализатора кислорода в дымовых газах OMS 420 RT с удалённым трансмитором.


Кислородомер OMS420RT модель с удалённым трансмиттором
Кислородомер MRU OMS420RT модель с удалённым трансмиттором

Применяется для экономии топлива за счет непрерывного контроля O2 в дымовых газах промышленных котлов и печей с применением различных типов топлива (газ, дизель, уголь, торф).

Использует прямой метод отбора пробы.

Рекомендуется работу котла в режиме регулируемого хим. недожога, с минимальным избытком воздуха, что повышает  КПД котла и снижает выбросы NOx .

Конструктивно состоит из пробоотборной трубки – формирователя потока с фланцем и удаленного трансмиттера (до 10 или 30 метров).

Для корректной работы OMS420RT необходимы:
1) скорость потока газа не менее 1,5 м/с,
2) электропитание 100-220 вольт переменного тока,
3) диапазон температур окружающей среды в месте, установки трансмитора -20 +55 oC.

Возможные дополнительные опции для OMS420RT :
- Обратная продувка сенсоров для работы в запылённых газах
- Сенсор эквивалента компонентов химического недожога СОе
- Система автоматической калибровки PU420

Высокотемпературная модель анализатора кислорода в дымовых газах OMS 420 HT с удалённым трансмитором.


Газоанализатор OMS420HT высокотемпературная модель
Удалённый трансмитор

Применяется для оптимизации процессов сгорания при непрерывном контроле O2 в высокотемпературных газах промышленных печей с рабочей температурой до 1700; oC.

Рекомендуется для контроля технологических процессов в керамической, стекольной, металлургической промышленности.

Конструктивно состоит из пробоотборной трубки, фланца со встроенным эжекторным насосом и удаленного трансмиттера (до 10 или 30 метров).

Для корректной работы OMS420HT необходимы:
1) электропитание 100-220 вольт переменного тока
2) сжатый воздух (300 л/час)
3) диапазон температур окружающей среды в месте, установки трансмитора -20 +55 oC.

Возможные дополнительные опции для OMS420HT :
- Обратная продувка сенсоров для работы в запылённых газах
- Сенсор эквивалента компонентов химического недожога СОе
- Система автоматической калибровки PU420


Система автоматической калибровки PU 420 для кислородомеров моделей OMS 420 RT и OMS 420 HT.

Система автоматической калибровки PU 420

Система автоматической калибровки применяется для калибровки нуля и чувствительности сенсоров O2 и COe комбинированного кислородомера; моделей OMS 420 RTи OMS 420 HT.

Для калибровки нуля используется сжатый воздух, а для калибровки чувствительности баллон с ПГС.

Обязательным условием стабильной работы газоанализатора OMS420 при установленном сенсоре COe, является калибровка нуля.

Калибровка чувствительности от баллона с ПГС носит рекомендательный характер.
Калибровка происходит в автоматическом режиме, сенсоры O2 и COe, а также, другие элементы OMS420 снятия не требуют.




Технические характеристики:

Время нагрева:

  около 30 минут

Диапазоны измерения:

  02 : 0,1 ...25% об.
  СОе : (компоненты хим. недожога - опция) 0 ... 1.000 ppm

Погрешность:

  02 : ±0,2 % об. или ± 5 % от измеренного значения (выбирается большая величина)
  СОе : ± 50 ppm или ± 10% от измеренного значения (выбирается большая величина)

Фланец:

Стандартный ANSI-фланец Ø 230 мм, с зондом Ø 60 мм, до 4 м (длина - на заказ), или фланец DN80 PN16

Температура фланца:

мин.+70 °С ... макс.+150°С
(избегать образования конденсата в измеряемом газе)

Время измерения Т90:

<10 секунд

Аналоговые выходы:

2 х токовых 4... 20 мА, с гальванической развязкой, линейных для 02 ( 0 ... 25 %) и СОе (0 ... 1.000 ppm) (изменение диапазонов доступно для Пользователя)

Цифровой выход:

RS 485 с гальванической развязкой (протокол Modbus)

Электропитание:

Модель OMS 420: 18 ... 24 В (dc) / 90 ... 100 Вт
Модели OMS 420 RT и OMS 420 НТ: 100 ... 240 В(ас) / 100 Вт

Электрические
соединения
(только для модели
OMS 420):

Специальный кабель 10+1 (заземление):
2 х для блока питания 24 B(dc) (модель OMS 420)
2 х вход RS 485, 2 х выход RS 485
2 х аналоговый выход 4 ... 20 мА канала 02
2 х аналоговый выход 4 ... 20 мА канала СОе

Электроника:

микроконтроллер с дисплеем и кнопками

Вход для калибровки:

калибровочный газ подается через коннектор вручную или автоматически, при помощи системы автокалибровки PU 420

Вход для очистки сенсоров:

быстросъемный коннектор 8 мм, давление воздуха 6 ... 8 бар

Рабочий диапазон температуры:

-20...+55 °С

Корпус:

Алюминиевый литой, 160 х 160 х 60 мм
и соединительная труба Ø 50 мм и длиной 200 мм

Класс защиты:

IP 65

Вес:

3,5 кг (без фланца и зонда)
13,5 кг с фланцем и зондом длиной 600 мм
27,5 кг с фланцем и зондом длиной 1.800 мм
